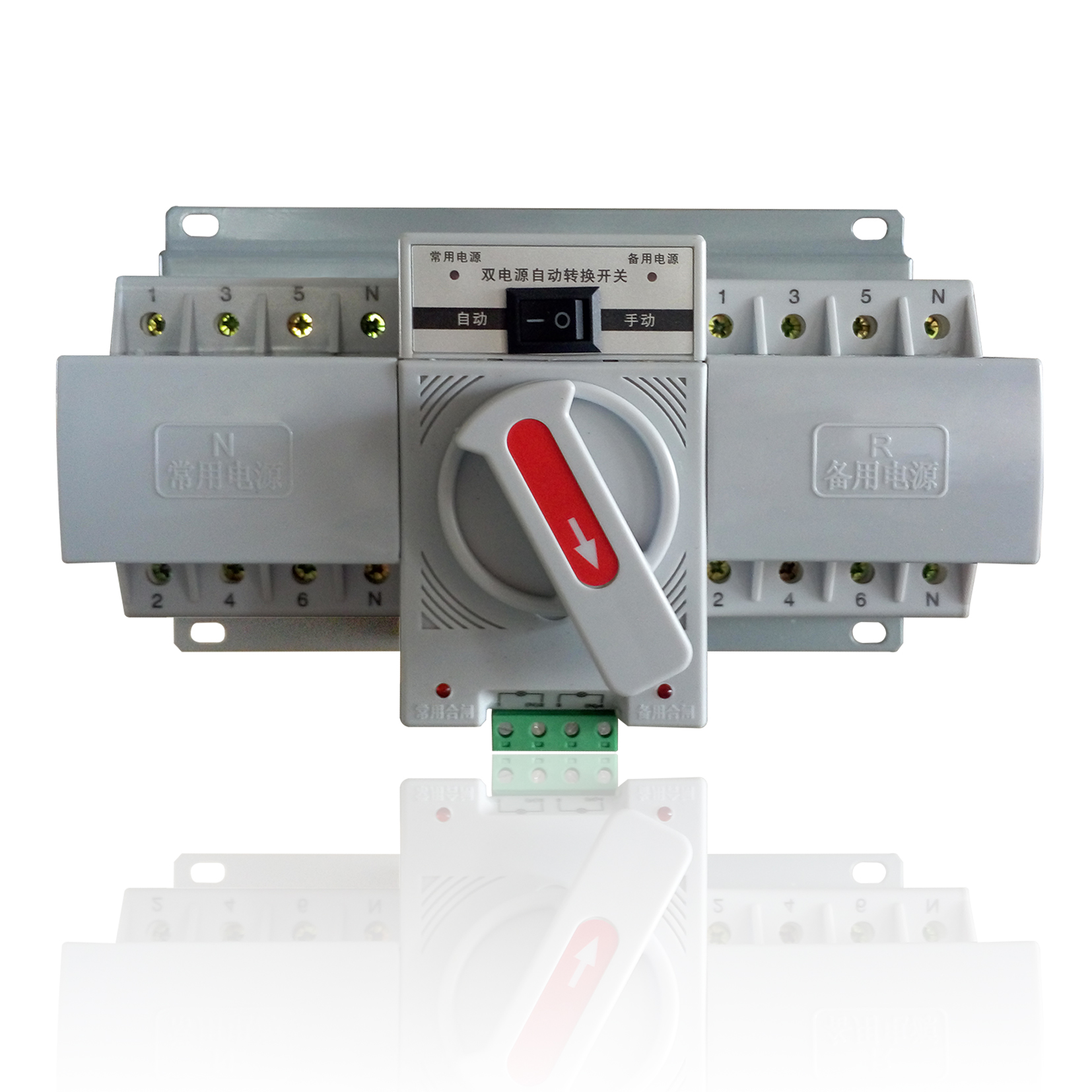

产品概述

控制装置：内置控制器
产品优势：设计紧凑、结构简单、模块化
特点：切换更稳定、维护更方便、性能尤为可靠、开关状态清晰可辨
接线方式：板前接线
转换方式：电网对电网、电网对发电机、自投自复
壳架电流：63A
额定电流：6~63A
产品分类：CB级，带过载及短路保护
产品极数：2极、3极、4极
符合标准：GB/T 14048.11

正常工作条件

◆ 周围空气温度
◇ 周围空气温度-5℃~+40℃，且24小时平均温度不超过+35℃
◆ 大气湿度
◇ 月最大相对湿度90%，能耐受海上潮湿空气的影响，在较低温度下可以允许较高的相对湿度，对于温度变化偶尔产生的凝露应采取特殊的措施。
◆ 安装高度
◇ 安装地点的海拔不超过2000米
◆ 污染等级
◇ 安装地点的环境污染等级为3级
◆ 安装级别
◇ 安装类别Ⅳ类

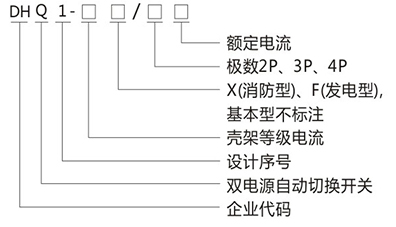

型号及其含义

产品用途

DHQ1型双电源自动转换开关（以下简称ATS）适用于50Hz/60Hz，额定工作电压220V(2P), 380V(3P, 4P)，额定电流10A~63A末端型双回路供电系统。可以完成常用电源与备用电源之间的自动切换，以证供电的可靠性，主要用于高层建筑、商场、消防泵、消烟风机、电梯、生活水泵、事故照明等场所。本产品符合GB/T14048.11标准。

结构特点与功能

DHQ1W-63型开关切换驱动采用单电机驱动，结构简单，切换可靠平稳、无噪音、冲击力更小。操作器驱动电机只执行开关转换瞬间通过电流、稳态工作无需提供工作电流，节能更显著。无温升发热、结点熔焊和电机烧毁现象；开关带有机械联锁保护，确保主备电源不会同时接通，保证常用、备用电源可靠工作，互不干涉。开关能带负荷切换，紧急时可采用手柄进行手动切换。开关有电气或机械合闸指示，控制电源均引自主备电源交流220V(无须另加控制电压)。

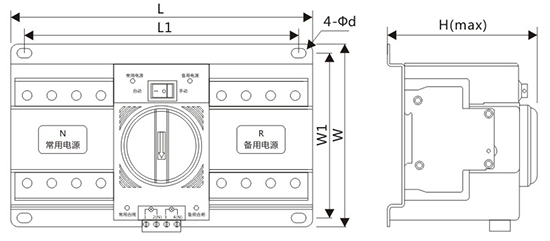

外形尺寸及安装尺寸
