概述

◆ K系列智能数显仪表具备以下功能和特点：
◇ 显示倍率、通讯地址、波特率等通过面板上按钮可设置，使用非常灵活方便。
◇ 可选模拟量输出，输出为4~20mA, 0~12~20mA等可选。
◇ 可选两路报警输出，对被测量参数实现上下限监控。
◇ 可选RS-485数字接口，采用标准MODBUS-RTU协议。
◇ 可选2路开关量输入，可监视系统内开关量状态。
◇ 数字校零、数字校调、精度高、性价比极高。

技术参数

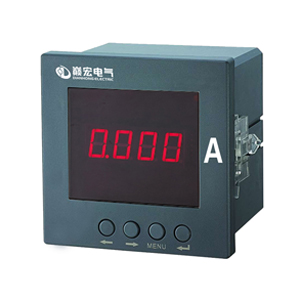

单相电流表

产品图片	型号	DH194I-1K1	DH194I-2K1	DH194I-3K1	DH194I-4K1	DH194I-5K1	DH194I-9K1	DH194I-AK1	DH194I-DK1
	基本功能	测量单相电流，CT可设定，可添加选配功能
	辅助电源	标配电源AC220V，可选配开关电源AC/DC 80-265V(订货时说明)
	开孔尺寸	151×76	107×107	76×76	116×56	92×44	91×91	67×67	45×45
	显示方式	LED显示 / LCD显示
	C	√	√	√	√	√	√	√	√
	M	√	√	√	√	√	√	√	√
	K	√	√	√	√	√	√	√
	J	√	√	√	√	√	√	√

选配功能：“√”代表可选，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表RS485通讯

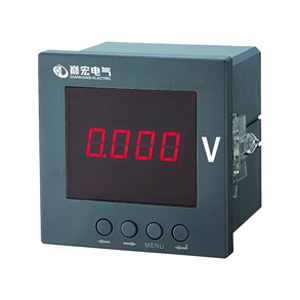

单相电压表

产品图片	型号	DH194U-1K1	DH194U-2K1	DH194U-3K1	DH194U-4K1	DH194U-5K1	DH194U-9K1	DH194U-AK1	DH194U-DK1
	基本功能	测量单相电流，PT可设定，可添加选配功能
	辅助电源	标配电源AC220V，可选配开关电源AC/DC 80-265V(订货时说明)
	开孔尺寸	151×76	107×107	76×76	116×56	92×44	91×91	67×67	45×45
	显示方式	LED显示 / LCD显示
	C	√	√	√	√	√	√	√	√
	M	√	√	√	√	√	√	√	√
	K	√	√	√	√	√	√	√
	J	√	√	√	√	√	√	√

选配功能：“√”代表可选，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表RS485通讯

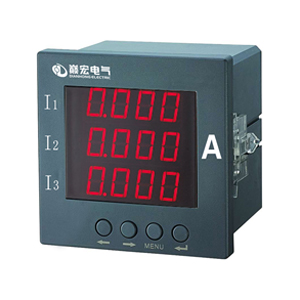

三相电流表

产品图片	型号	DH194I-2K4	DH194I-3K4	DH194I-9K4	DH194I-AK4
	基本功能	测量三相电流，可添加选配功能
	辅助电源	标配电源AC 220V，可选配开关电源AC/DC 80-265V(订货时说明)
	开孔尺寸	107×107	76×76	91×91	67×67
	显示方式	LED显示 / LCD显示
	C	√	√	√	√
	M	√		√
	K	√	√	√	√
	J	√	√	√	√

选配功能：“√”代表可选，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表RS485通讯

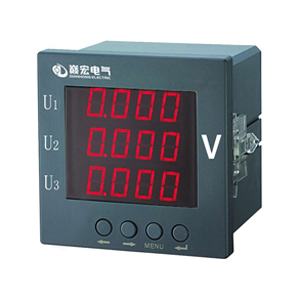

三相电压表

产品图片	型号	DH194U-2K4	DH194U-3K4	DH194U-9K4	DH194U-AK4
	基本功能	测量三相电流，可添加选配功能
	辅助电源	标配电源AC 220V，可选配开关电源AC/DC 80-265V(订货时说明)
	开孔尺寸	107×107	76×76	91×91	67×67
	显示方式	LED显示 / LCD显示
	C	√	√	√	√
	M	√		√
	K	√	√	√	√
	J	√	√	√	√

选配功能：“√”代表可选，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表RS485通讯

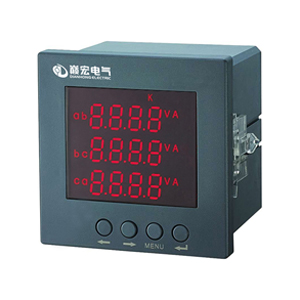

三相电压电流组合表

产品图片	型号	DH194UI-2K4	DH194UI-3K4	DH194UI-9K4	DH194UI-AK4
	基本功能	测量三相电流，可添加选配功能
	辅助电源	标配电源AC 220V，可选配开关电源AC/DC 80-265V(订货时说明)
	开孔尺寸	107×107	76×76	91×91	67×67
	显示方式	LED显示 / LCD显示
	C	√	√	√	√
	M	√		√
	K	√	√	√	√
	J	√	√	√	√

选配功能：“√”代表可选，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表RS485通讯

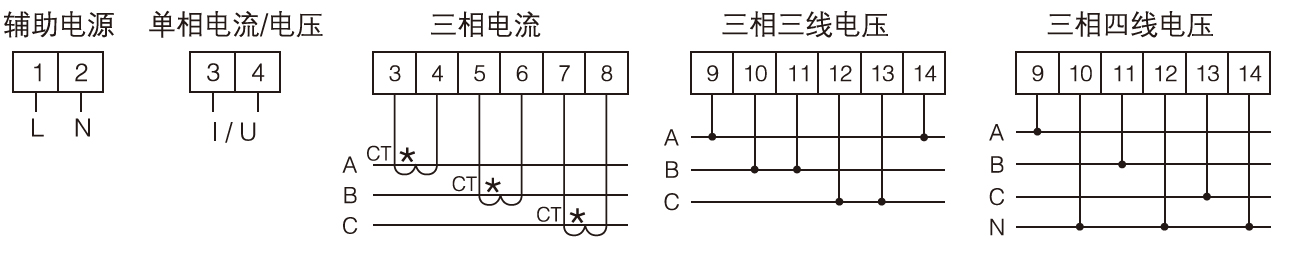

K系列接线原理图

电流表/电压表/组合表

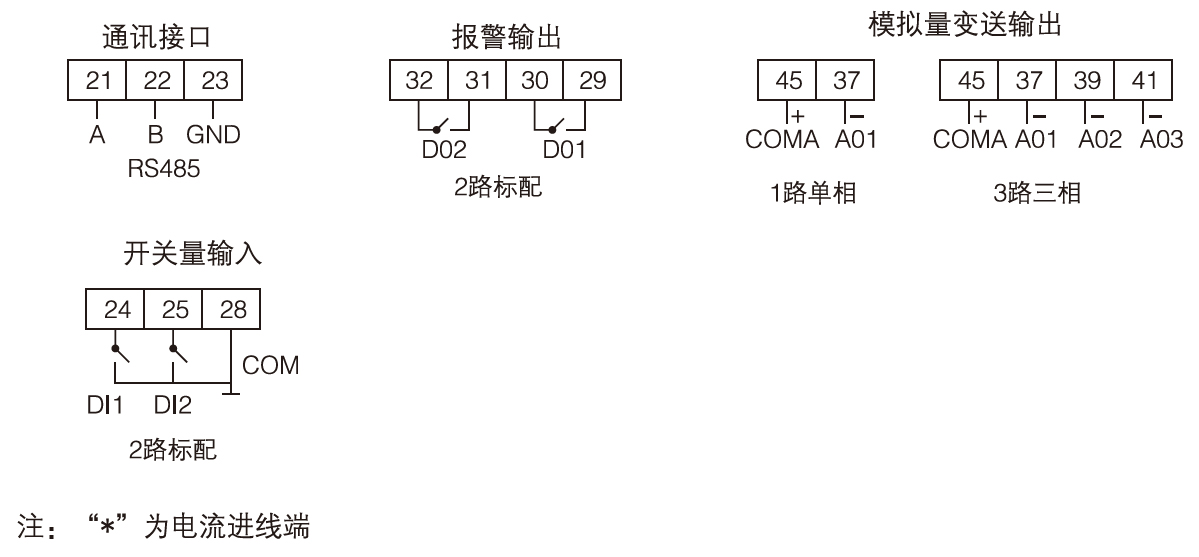

选配功能
