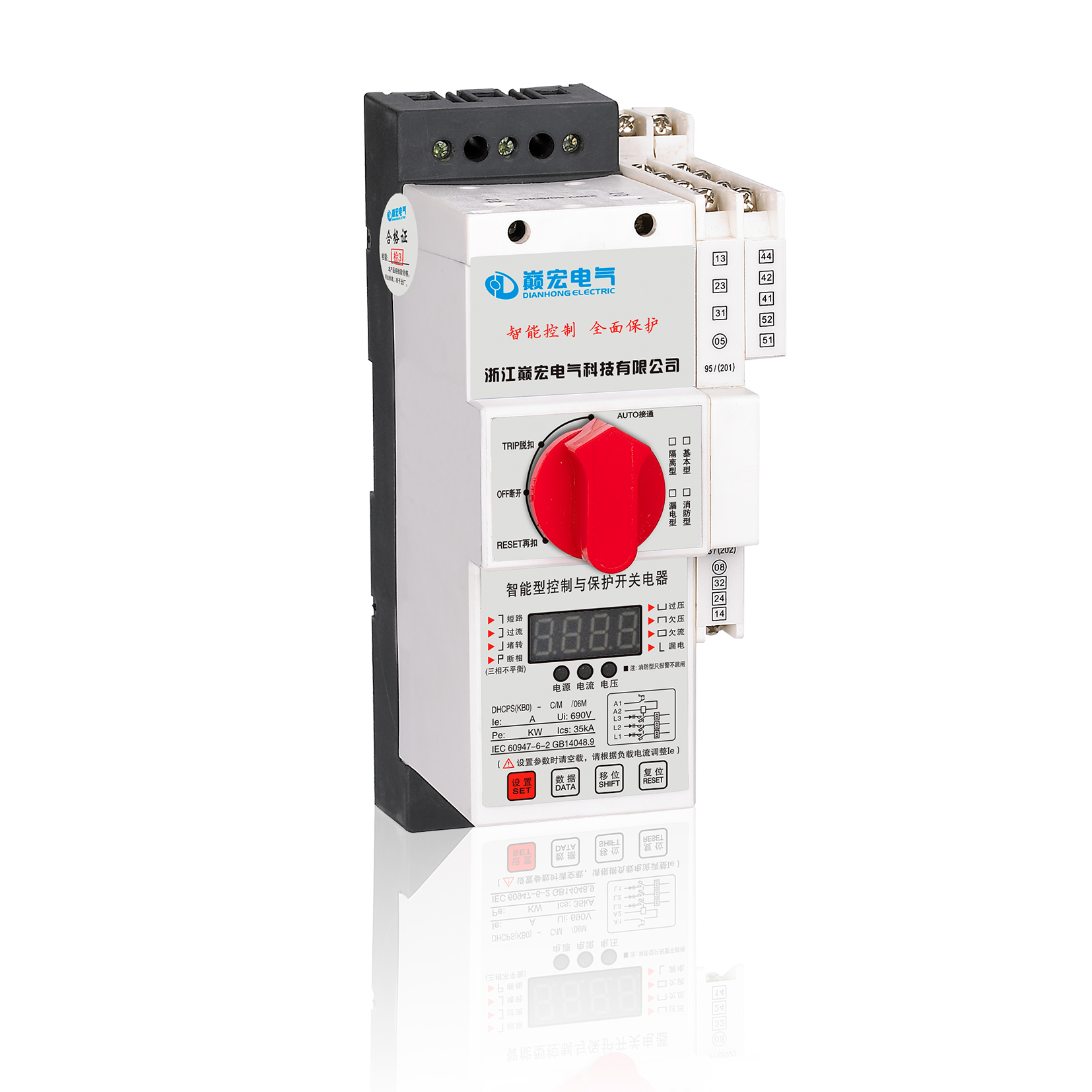

概述

DHCPS采用模块化的单一产品结构型式，应用微电子技术，集成了断路器(熔断器)、接触器、过载(或过流)保护器、欠电压、缺相保护器、漏电保护器、隔离器等电器元件的综合功能。
DHCPS主要用于交流50Hz(60Hz),额定电压至690V,额定电流自0.16A~125A的电力系统中，能够接通、承载和分断正常条件下(包括规定的运行过载条件)下的电流，且能接通、承载并分断规定的非正常条件下的电流(如短路电流)。
本产品符合标准GB 14048.9《低压开关设备和控制设备 多功能电器(设备)第2部分：控制与保护开关电器(设备)》、IEC60947-6-2《低压开关设备和控制设备 第6部分 多功能电器 第2节 控制与保护开关电器》。

型号及含义

正常工作条件和安装条件

◆ 安装地点的海拔不超过2000m。
◆ 周围空气温度
◇ 周围空气温度上限为+40℃，下限为-5℃，且24h的平均值不超过+35℃。
◆ 大气湿度
◇ 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于湿度变化偶尔产生的凝露应采取特殊的措施。
◆ 安装类别：380V为Ⅳ级；690V为Ⅲ级；防护等级：IP20(具有防触指功能)。

基本结构

◆ 主体
◇ 主要由躯壳、主体面板、电磁传动机构、操作机构、主电路接触组等部件构成，具有短路保护(类似MCCB及熔断器的短路保护功能)、自动控制(类似接触器的远程控制功能)、就地操作与指示等功能。
◆ 电磁传动机构
◇ 主要由线圈、铁芯、控制触点及基座等组成，具有欠电压、失压保护功能，能接受通断操作指令，控制主电路接触组中的主触头接通或分断主电路。线圈接线端子标志为A1, A2。
◆ 操作机构(主体面板)

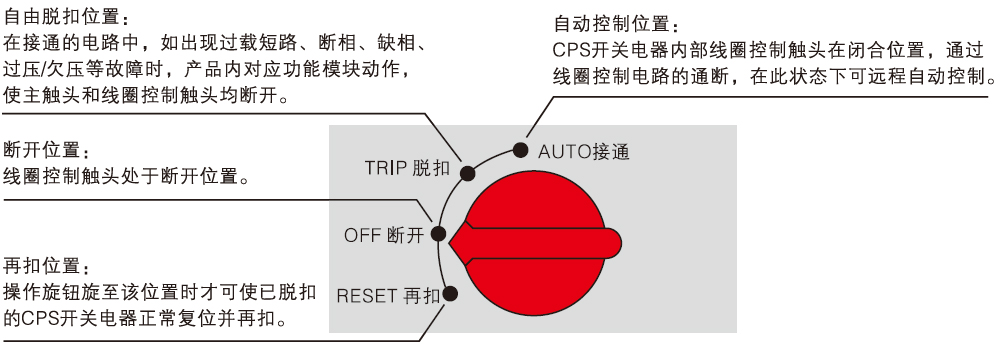

◇ 能接受每级接触组的瞬时短路信号和来自电子过载脱扣器的故障信号，通过控制触点切断控制线圈回路由电磁操作机构分断主电路。故障排除后由操作旋钮复位。CPS操作机构的工作状态在主体面板上的符号及指示器位置含义如下图所示：

◆ 主电路接触组
◇ 主电路接触组主要由静、动双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成，每极相互独立；在负载发生短路时，脱扣器快速动作，带动操作机构切断控制线圈电源，使主电路各极全部断开。
◆ 电子脱扣器
◇ 具有过载可调和过流可调保护功能，具有延时、温度补偿、断相、缺相、三相不平衡、过压、欠压和较低过载下良好的保护功能，整定电流值包括过载反时限Ir1，过流定时限Ir2，且均可调。按用途分为多种类别规格。
◆ 辅助触头模块
◇ 辅助触头基本参数见下表，辅助触头为电气上分开的，即每组触头上可接不同的电压；辅助触头的每对接线端子均用2位数标志，标志的个位数是功能数，1，2表示常闭触头，3，4表示常开触头，标志的十位数为序列数。属于同一触头接线端子用相同的序列数，且所有具有相同功能的触头用不同的序列数。
◇ 95，98标志故障信号常开触头，05，08标志短路信号常开触头。
◇ 当主电路发生过载(或过流挝压、断相/缺相等)故障时操作旋钮处于TRIP，05，08短路报警信号闭合，95，98故障报警信号也闭合，主电路分断。

标准的使用类别

外形及安装尺寸

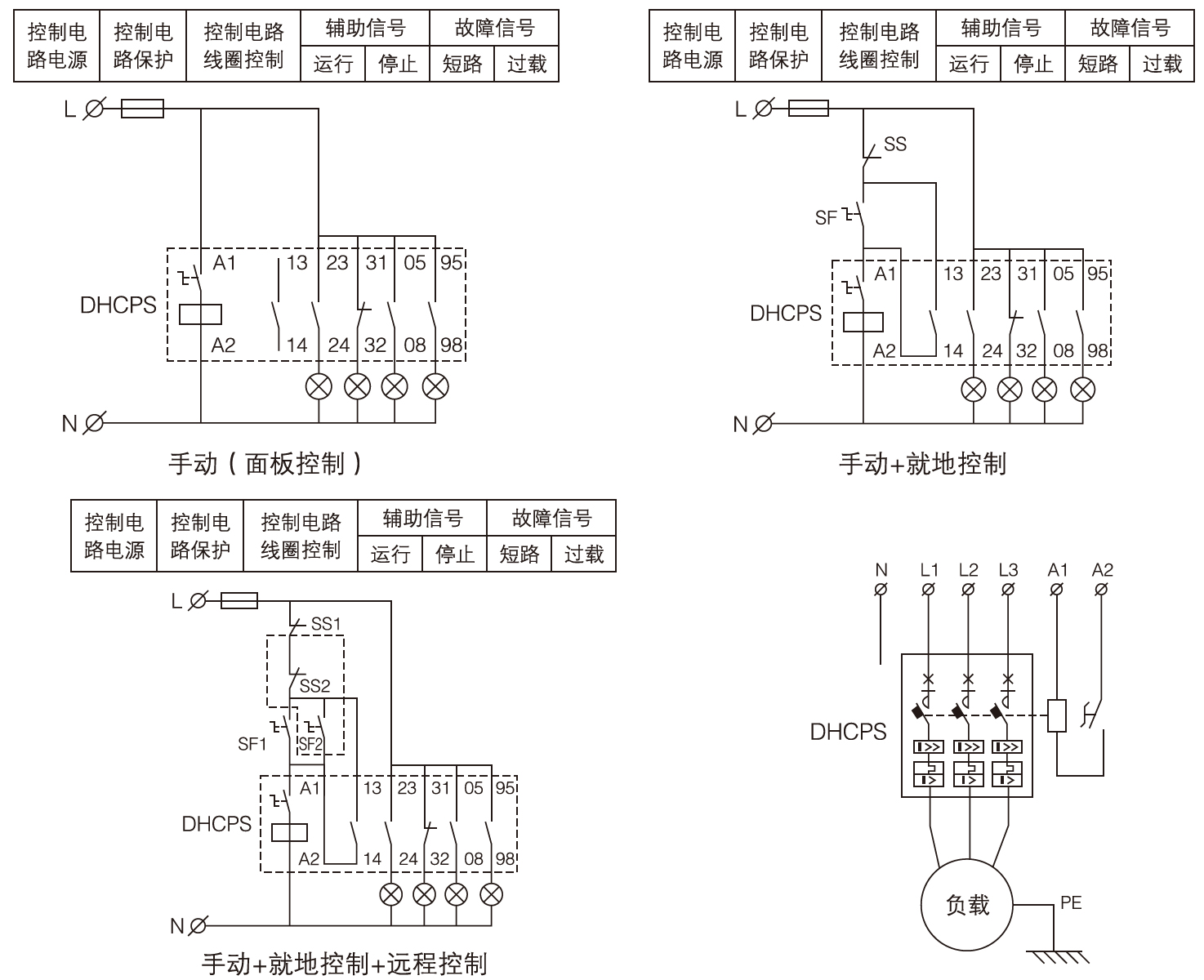

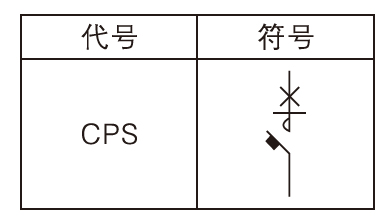

基本电气控制图
