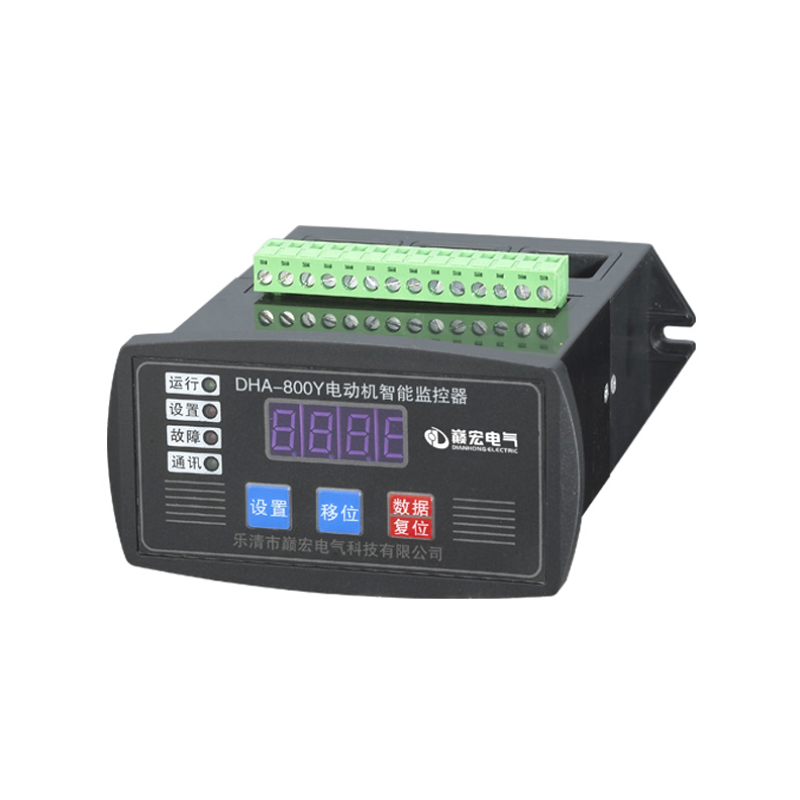

外型结构
装置由两部分组成：● 主体单元；● 电流互感器单元
主单体元：主体单元由电子器件、显示器组成。安装在门板上或抽屉的面板上。通过面板上的控制按钮，LED显示屏，可以进行控制、监视和参数设置。
电流互感器单元：做电流检测。
连接：主体单元通过专用电缆的RJ12接口和互感器单元连接。
概述
本产品是基于微处理器技术开发研制的电机保护与控制装置。核心部件采用国外最先进的AD单片微机，可满足更高层次用户的要求，它主要使用于发电、建材、石油、化工、冶金、轻工、水泥、纺织工业等。它由微处理器来执行电机的保护与控制功能，完成对电机故障停机原因储存自诊断以及与上位机的通讯等。
装置为电机提供的完备保护，避免了因电机过载、轻载、堵转、欠压、超压、启动超时、断相、三相不平衡、接地、短路、漏电等可能故障导致的生产事故，最大限度地保证设备运行的有效性与安全性。
装置采用RS485通讯接口设计，保证了与上位机通讯的快速可靠，同时能快速响应上位机的实时查询等要求并执行相应操作，装置对电机运行状态和故障原因监控记录极大方便了对电机维护计划的制定。
对于每一个电机回路，需要配置独立的装置来进行保护与控制。本产品标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本。
主要功能
1、保护功能：过载保护、断相保护、三相不平衡保护、堵转保护、漏电保护、接地故障保护、欠载保护、空载保护、短路保护。
2、控制功能：直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
3、显示监测：运行状态、三相电流、线电压、漏电电流、故障信息等。
4、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、漏电电流值、通讯地址等。
性能特点
外形尺寸

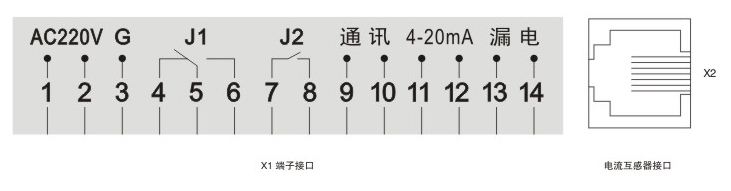

端子接口
