产品概述

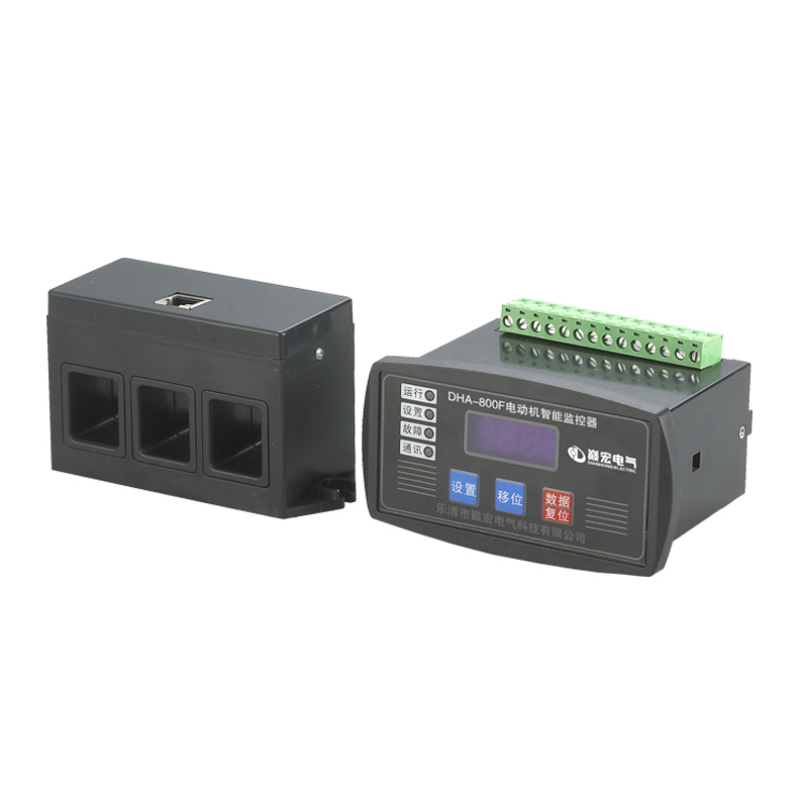

电动机智能保护监控器（以下简称：监控器）是我公司研制电机保护产品经验的积累和现代高科技的结晶。核心部件采用国外最新型的十六位AD单片微机，比较同类产品采用的八位机而言，技术上已上了一个档次。它具有抗干扰能力强、工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点。可满足更高层次用户的要求。
主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三相电力馈电系统，作过载轻载、缺相、过压、欠压、堵转、短路、漏电、及三相电流不平衡保护和多方启停控制。
本机具有RS-485远程通讯接口，支持MODBUS-RTU、PROFIBUS-DP协议和4-20mA模拟量输出接口，方便和PLC、DCS及后台主机组成网络系统。通过后台主机对现场设备进行操控、运行状态监视和历史数据查询。

工作条件

1、海拔高度不超过4500米。
2、周围环境温度：-35℃~+65℃。
3、空气相对湿度：在+25℃时不超过85%。
4、大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘气体及导电尘埃。
5、安装没有雨雪侵袭的地方。
6、安装在无剧烈振动、冲击的地方。
7、工作电源：220V、380V+15% 50Hz+2%。
8、结构形式：整体与分体两种形式，分体安装距离≤5米。
9、互感器固定在交流接触器下方为宜，采用螺丝固定安装方式或导轨安装；三相主线路分别穿过互感器的三个孔；按接线图接好线并检查无误后通电。

主要功能

1、保护功能：过载保护、断相保护、三相不平衡保护、堵转保护、漏电保护、接地故障保护、欠载保护、空载保护、短路保护。
2、控制功能：直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
3、显示监测：运行状态、三相电流、线电压、漏电电流、故障信息等。
4、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、漏电电流值、通讯地址等。
5、远传功能：具有DCC4-20mA标准模拟量输出，不需外接电源。
6、通讯功能：通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启动，停止控制等。

技术参数

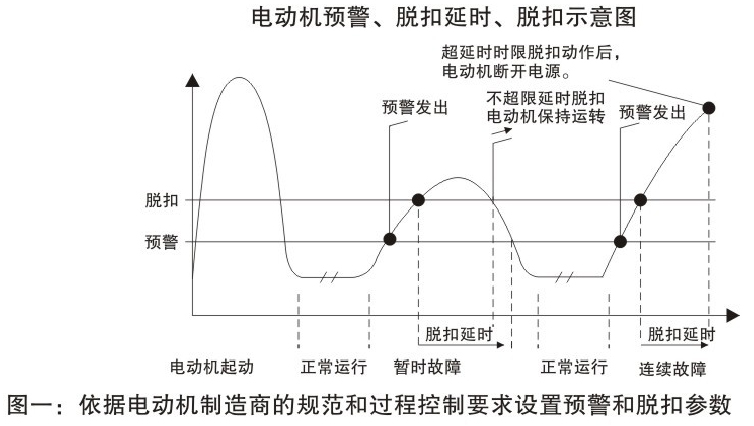

1、反时限保护：本保护装置具有过流反时限延时保护功能，如图二。
2、轻载保护：当电流值小于轻载保护设定值时，保护装置在30秒内动作。
3、过流保护：保护电流可任意设定，电流值大于设定值时，按动作特性曲线动作。
4、断相保护：电动机电源断相时(出产时三相电流不平衡值没为60%可根据用户要求设定)，保护装置在3秒内动作。
5、堵转保护：当电动机运行电流大于设定值5倍时，保护装置在2秒内动作。
6、漏电(接地)保护：漏电电流大于设定值时，保护装置在3秒内动作。
7、短路保护：任意一相电流达到8Ie电流时，保护装置在2秒内动作。
8、启动延时时间：1-999秒可调。
9、星三角转换时间：星三角转换时间小于启动延时时间3秒。
10、4-20mA电流输出精度：0.3%F·s(20mA对应2倍的额定值)
11、输出继电器触头容量：250VAC 7A。
1、电流显示误差：≤1.5%。
1、具有启动延时功能：避开启动大电流和过电流动作时间分开。
1、具有：RS485远程通信接口，能有远程数据设定、控制、查询等，于上位机组成网络保护监控系统。

图二 反时限保护

注：表中Iw为工作电流，Ie为额定电流

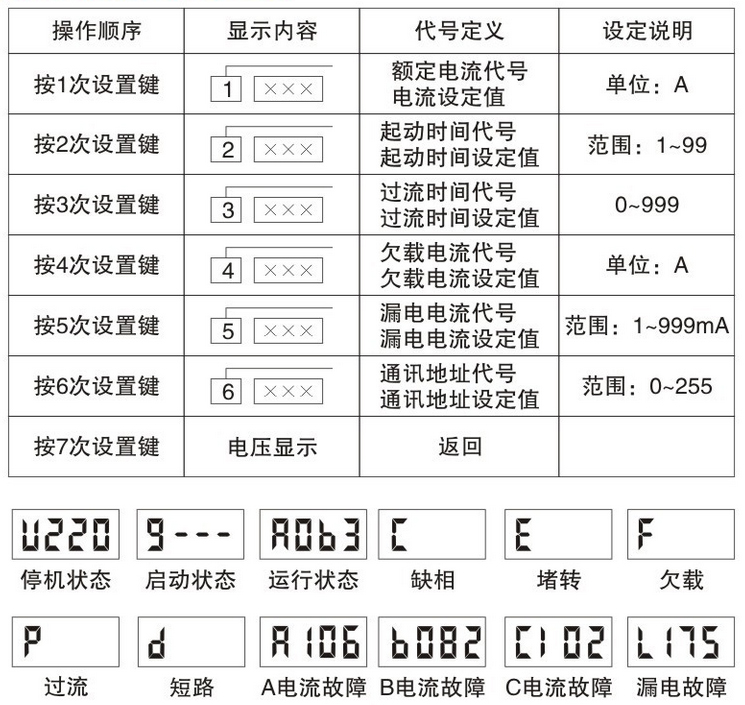

操作说明及故障显示

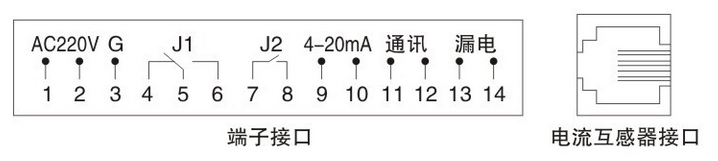

端子接口

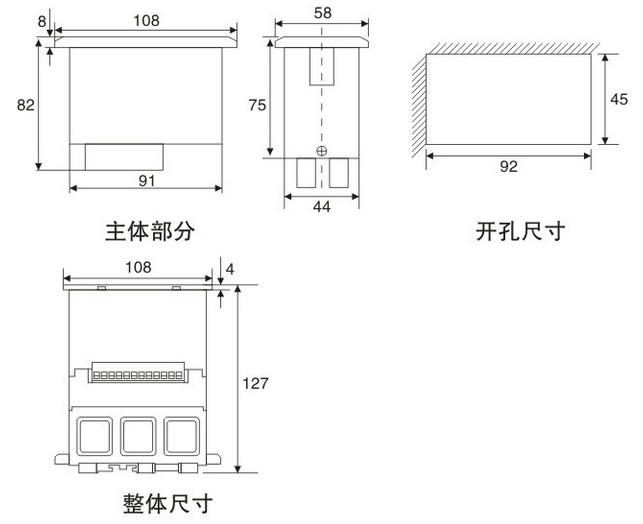

外形及安装尺寸
